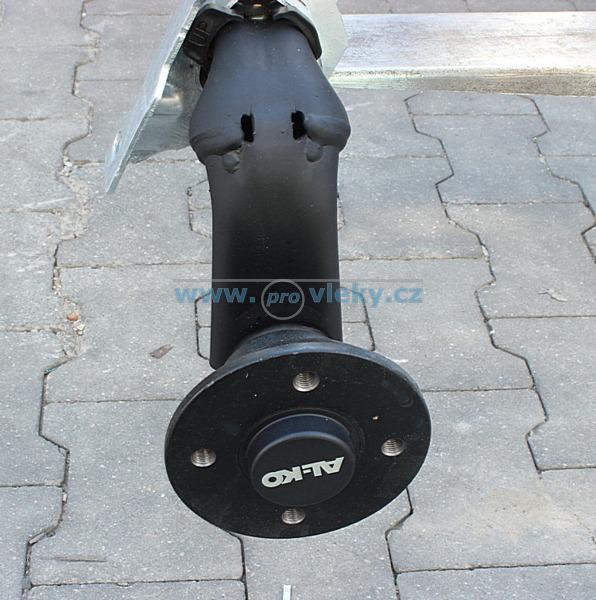

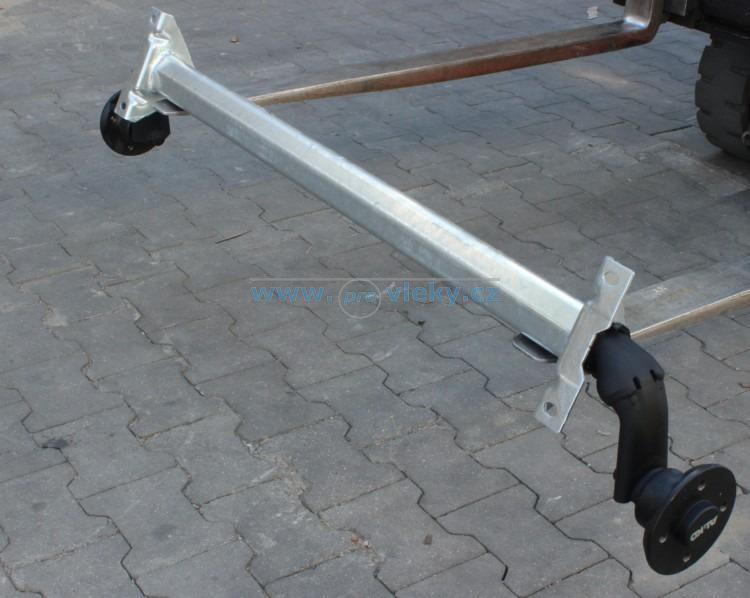

Náprava Al-ko Optima 1500mm 100x4

• nebrzděná náprava OPTIMA pro přívěsy MARTZ a TEMA

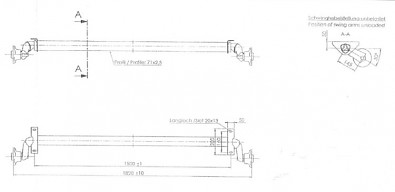

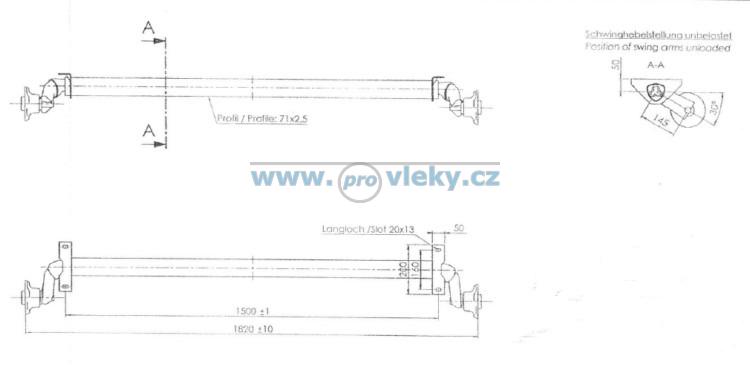

• rozteč uchycení na rám 1500mm
• celková šíře ( náboj – náboj ) 1820mm
• rozteč uchycení disku 100x4
• celkové maximální zatížení  750kg
• made in GERMANY

Obecně platí, že výrobci nemontují do svých přívěsů pouze jeden brzdový systém. U některých konkrétních modelů může výrobce brzdový systém i průběžně v letech měnit.

Před objednáním náhradních dílů je proto důležitá správná identifikace konkrétní nápravy a nájezdové brzdy na daném přívěsu.

Na českém trhu se používají zpravidla brzdové systémy značek AL-KO nebo KNOTT. Brzdový systém se skládá z nápravy a nájezdové brzdy, které jsou spojeny lanovody a centrálním táhlem. Každá nájezdová brzda a náprava má vlastní identifikační štítek, podle kterého lze zjistit daného výrobce i typ. Pokud štítek chybí, lze zjistit typ dle víčka náboje bubnu, velikosti bubnu, průměru bubnu a typ jeho ložiska. U nájezdových brzd bývají identifikační znaky často vyražené na tělese brzdy.

NÁPRAVY A DÍLY DO NÁPRAV

Jednotlivé nápravy se dělí dle použité kolové jednotky a brzdový buben má určitý průměr dle nosnosti nápravy. Brzdové bubny bývají většinou pro čtyři nebo častěji pět kolových šroubů. Liší se také použitými ložisky a žebrováním. Brzdové čelisti Al-ko a brzdové obložení Knott lze vybrat právě dle velikosti bubnu.

Typy kolových jednotek náprav AL-KO

• kolová jednotka Al-ko typ 1637; průměr bubnu 160mm; číslo vyražení na čelisti 384.296; označení nápravy B850, B1000
• kolová jednotka Al-ko typ 2051; průměr bubnu 200mm; číslo vyražení na čelisti 384.294; označení nápravy B1200, B1600
• kolová jednotka Al-ko typ 2361; průměr bubnu 230mm; číslo vyražení na čelisti 384.509; označení nápravy B1800, B1600
• kolová jednotka Al-ko typ 3081; průměr bubnu 300mm; číslo  vyražení na čelisti 24456-1; označení nápravy B3500

Typy kolových jednotek náprav KNOTT

• kolová jednotka Knott typ 200x50; průměr bubnu 200mm; označení nápravy GB 13, GB 15, VGB 13, VGB 15
• kolová jednotka Knott typ 250x40; průměr bubnu 250mm; označení nápravy GB 18, VGB 18
• kolová jednotka Knott typ 300x80; průměr bubnu 300mm; označení nápravy GB 35

Foto štítků nápravy a víček nábojů
